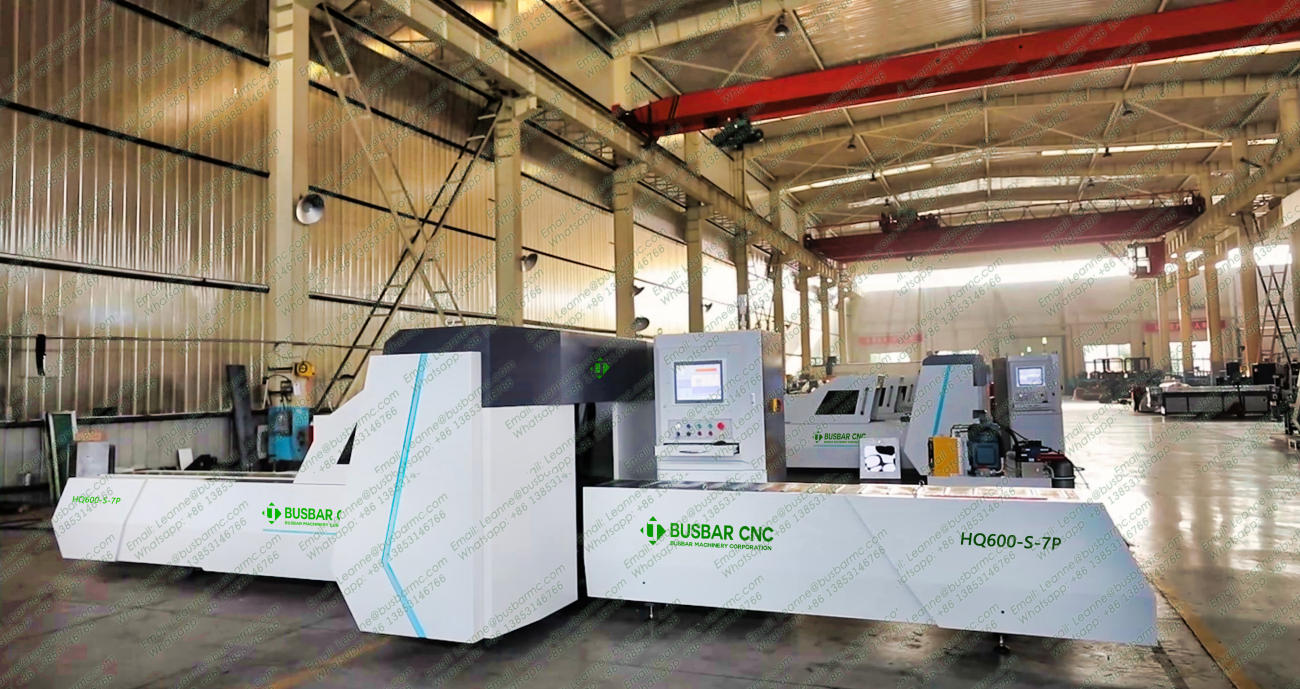

CNC銅バスバーパンチングマシン
モデル: HQ600-SP
主な機能
銅、アルミニウムバスバーなどの切断、パンチ、面取り、エンボス加工（丸、角、特殊穴、スロットタイプなど）
主な特長
この機械は、高および低電圧システム用の銅およびアルミニウムのバスバーの加工に特化しており、高効率、低エネルギー消費、精度、使いやすさ、最新のデザインを提供します。
この機械は、独自の加工原理、特許取得済みの油圧シリンダー システム、1 日あたり数トンの処理能力を備えており、バスバー加工の最適な選択肢となっています。
これにより、長いバスバーを 1 回でクランプすることができ、自動クランプ切り替えにより手動介入なしでパンチングとせん断が自動化されます。オプションの 7/8 パンチおよび 1 シャー インライン ダイ セット。エンボス加工が可能です。
抜き型はワンポールタイプの生垣ハサミで、剪断後の無駄がありません。
この機械は、供給テーブル、金型ベース、搬送システム、サーボ制御ユニット、設計支援システムで構成され、安定した信頼性の高いパフォーマンスを提供します。
ユーザーフレンドリーなインターフェイスと自社開発の BMC バスバー処理設計システムを特徴とし、プログラム動作のリアルタイム監視を提供します。
モールドベースはダクタイル鋳鉄製で耐摩耗性に優れ、パンチング金型の同心度を長期間確保します。
技術的パラメータ
| パラメータ | モデル | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|---|
| 呼び圧力 | 400KN | 600KN | |
| 最大処理サイズ | 12×160mm | 15×200mm | |
| パンチ範囲 | Φ4.3～25mm | Φ4.3～35mm | |
| 最大金型数 | 8パンチ 1シャー | 8パンチ 1シャー 7パンチ+1エンボス |
|
| X軸の最大移動量 | 2000mm | 2000mm | |
| X軸位置決め速度 | 60m/分 | 75m/分 | |
| Y 軸の最大移動量 | 860mm | 960mm | |
| Y軸位置決め速度 | 35m/分 | 35m/分 | |
| Z 軸の最大移動量 | 200mm | 310mm | |
| Z軸位置決め速度 | 35m/分 | 35m/分 | |
| 打ち抜き精度 | ±0.2mm | ±0.2mm | |
| 位置決め精度 | 0.10/500mm | 0.10/500mm | |
| パンチ速度 | 100回/分 | 120～150回/分 | |
| 制御軸数 | 6軸 | 6軸 | |
| 機械寸法 (長さ×幅×高さ) | 10500×2750×1700mm | 10500×2900×1800mm |
オプションのアクセサリ
| 部品名 | オプション 1 | オプション 2 |
|---|---|---|
| メインモーター | 7月 | ABB |
| 油圧ポンプ | 台湾ハイドロマックス | アメリカ人のアルバート |
| 電磁弁 | 台湾リタン | ドイツのレックスロス |
| ガイド/ネジ | ヒウィン / TBI/PMI | ヒウィン / TBI/PMI |
| サーボシステム | エクストン | ドイツのレックスロス |
| 産業用コンピュータ | 台湾パネルマスター (タッチスクリーン) | 北京斉陽 |
ランダムアクセサリー

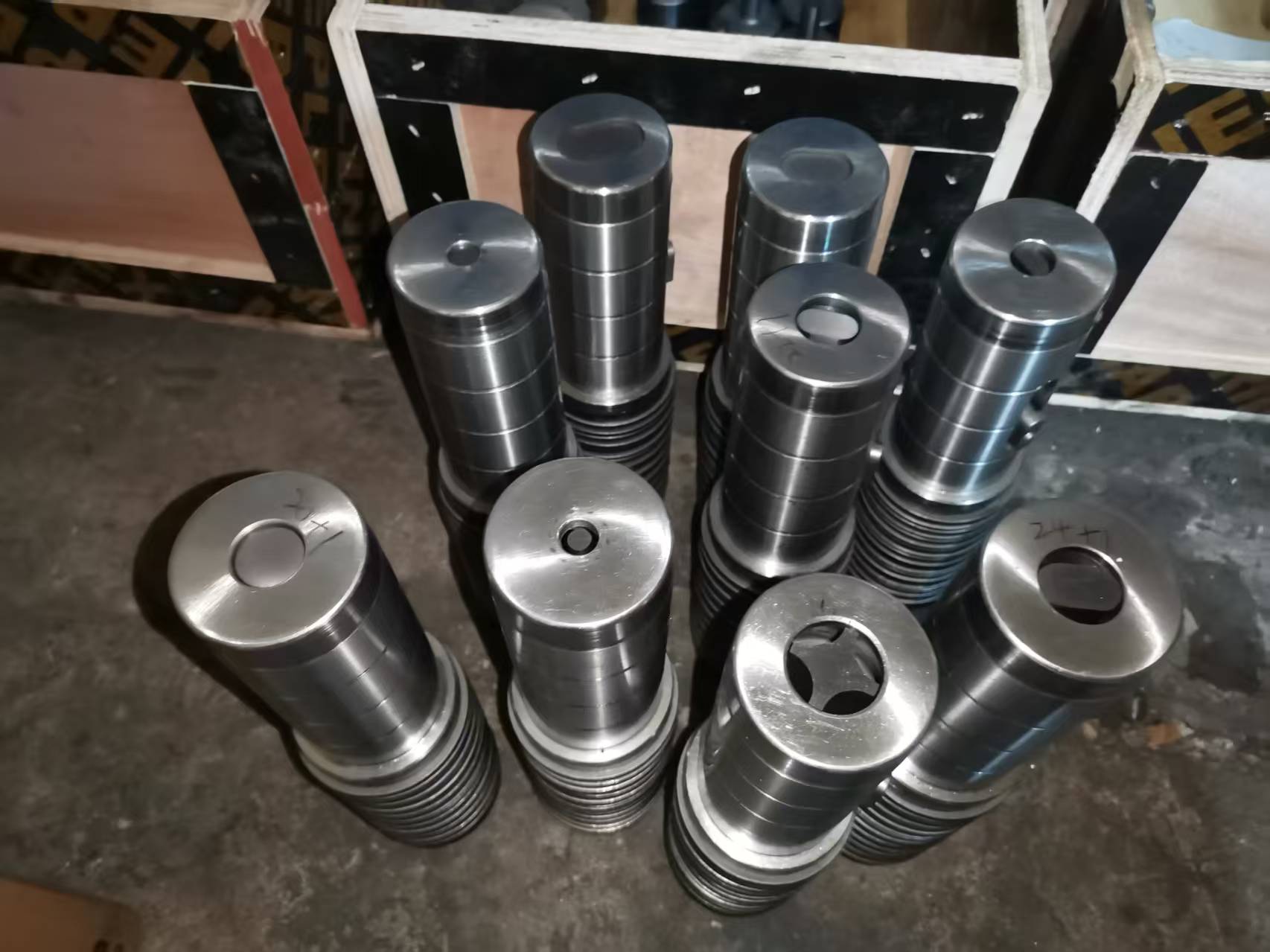

パンチングダイス 8 セット、シャーブレード 1 セット、メンテナンスツール 1 セット、証明書付きマニュアルが付属します。
