HQ600-S-8P CNC 銅バスバーパンチングマシン

HQ600-S-8P CNCバスバーパンチングマシン

LTMC HQ600-S-8P CNC バスバーパンチングマシンは、パンチングとシャーリングを統合した高性能 CNC バスバー加工機です。 HQ600-S-8P CNC バスバーパンチングおよびシャーリングマシンは、8 つのパンチング、1 つのシャーリングを備えたストレートコラムモールドフレームを採用しており、加工中の長期使用中に上下の金型の同心性を確保します。 CNC制御システムとCAD/CAMシステムも搭載しており、バスバーの打ち抜き加工やせん断加工の生産効率が大幅に向上します。最新のバスバーパンチングおよびシャーリングマシンの価格を入手するには、今すぐお問い合わせください。

LTバスバーマシン 動画:

情報:

HQ600-S-8P CNC 銅バスバーパンチングマシンの仕様

特徴：

8 つのパンチング金型 + 1 つのシャーリング金型で構成される直列 1 列のダイ ライブラリ。

単列ダイ ライブラリ設計。同じ列に 8 つのパンチング金型 + 1 つのシャーリング金型を備え、パンチングとシャーリング作業の同心性を確保します。パンチングおよびせん断効率（40m/min）を確保しながら、精度制御は0.1mm/500mmに達します。

サーボシステムを使用して6軸制御を実現し、X軸のパンチングおよびせん断効率は最大75m/minです。

6軸モーションシステムは6台のサーボサーバーと6台のサーボモーターを採用し、高い制御精度で駆動制御を行います。その中でも効果的なストロークは

X1サーボクランプの有効ストロークは110mm、X2サーボクランプの有効ストロークは2000mmです。 X軸の動作効率が向上します。

供給ストロークを短くし、排出ストロークを長くします。打ち抜き時 MAX75m/min(無負荷時150m/min)

そしてシャーリング作業の様子。

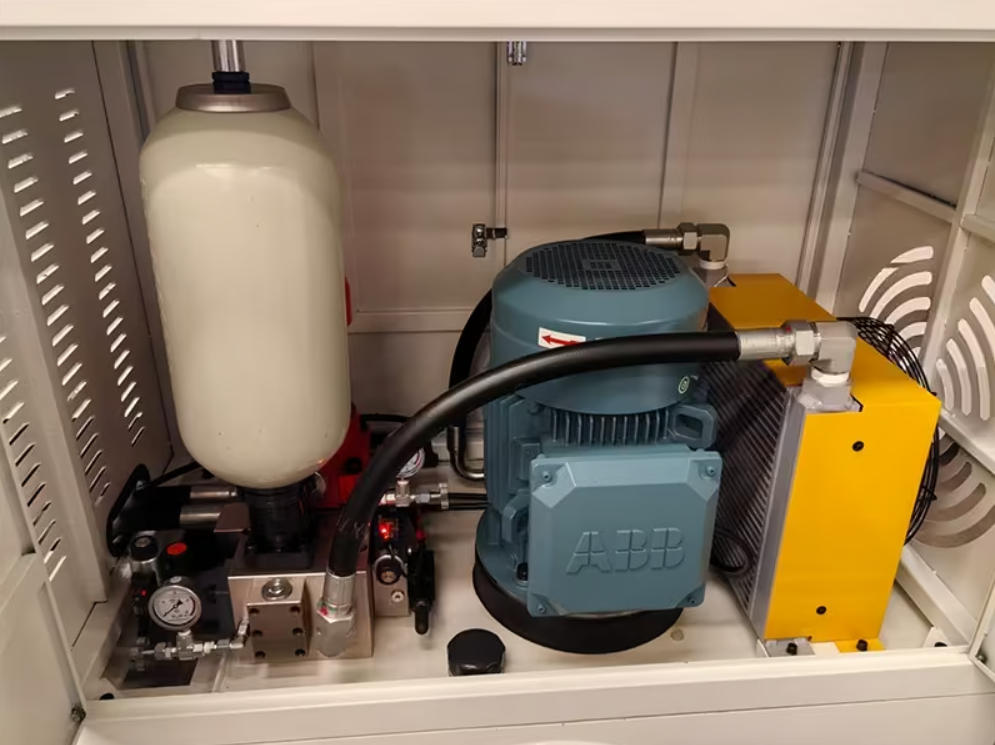

スイスABBモーターを搭載し、600KNの油圧を供給します。.油圧ステーションは使用します

スイスのABBモーターは600KNの油圧を提供し、そのすべてがパンチングおよびシャーリングユニットに供給されます。

十分な油圧とパンチング・シャーリング作業の安定性を効果的に確保します。

ドイツの Beckhoff システム、ドイツの Rexroth サーボ モーターおよびサーボ サーバー。

ドイツのベッコフ制御システムは閉ループ制御を採用しており、高い制御精度の利点があります。

 強力な抗干渉能力と柔軟な自己適応。

 (シーメンス制御システムは制御精度が低く、オープンループ制御を採用しており、

 データ損失の可能性があります。) 機器は国際的に有名なブランドを使用しています

 アクセサリー（ドイツのRexroth）、中国の自社開発品よりも安定しています

 ブランドを採用しており、メンテナンスコストが低くなります。
