Punzonadora de barras colectoras de cobre CNC HQ600-S-8P

Punzonadora de barras colectoras CNC HQ600-S-8P

La máquina punzonadora de barras colectoras CNC LTMC HQ600-S-8P es una máquina procesadora de barras colectoras CNC de alto rendimiento que integra punzonado y corte. La máquina punzonadora y cizalla de barras colectoras CNC HQ600-S-8P adopta un marco de molde de columna recta con 8 punzonados y 1 cizallamiento para garantizar la concentricidad de los troqueles superior e inferior durante el uso a largo plazo durante el procesamiento. También está equipada con un sistema de control CNC y un sistema CAD/CAM, lo que mejora en gran medida la eficiencia de producción de punzonado y corte de barras. Obtenga los últimos precios de máquinas punzonadoras y cizallas de barras colectoras, contáctenos ahora.

LTMáquina de barras colectoras Vídeos:

Información:

Especificaciones de la punzonadora de barras colectoras de cobre CNC HQ600-S-8P

Característica:

Biblioteca de matrices de una hilera de columnas rectas, que consta de 8 moldes de punzonado + 1 molde de cizallamiento.

Diseño de biblioteca de matrices de una sola fila, con 8 moldes de punzonado + 1 molde de corte en la misma fila para garantizar la concentricidad del trabajo de punzonado y corte. Al tiempo que garantiza la eficiencia de punzonado y corte (40 m/min), el control de precisión puede alcanzar 0,1 mm/500 mm.

El sistema servo se utiliza para lograr el control de 6 ejes, y la eficiencia de punzonado y corte del eje X es máxima de 75 m/min.

El sistema de movimiento de 6 ejes adopta 6 servoservidores y 6 servomotores para impulsar el control, con alta precisión de control. Entre ellos, el golpe efectivo.

de la servoabrazadera X1 es de 110 mm y la carrera efectiva de la servoabrazadera X2 es de 2000 mm. La eficiencia del movimiento del eje X se mejora mediante

acortando la carrera de alimentación y alargando la carrera de descarga. Máximo 75 m/min (150 m/min en condición sin carga) en el punzonado

y estado de trabajo de corte.

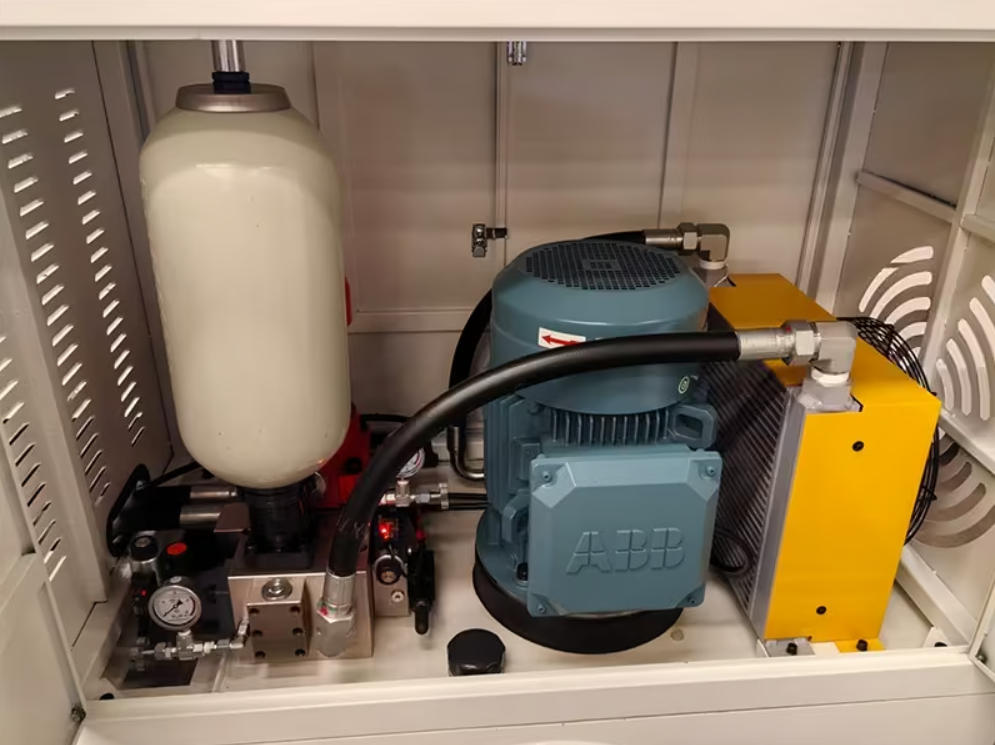

Equipado con un motor suizo ABB, suministra una presión hidráulica de 600 KN.La estación hidráulica utiliza

Motor suizo ABB para proporcionar una presión hidráulica de 600 KN, toda la cual se suministra a la unidad de punzonado y cizallado.

asegurando efectivamente suficiente presión hidráulica y estabilidad en el trabajo de punzonado y corte.

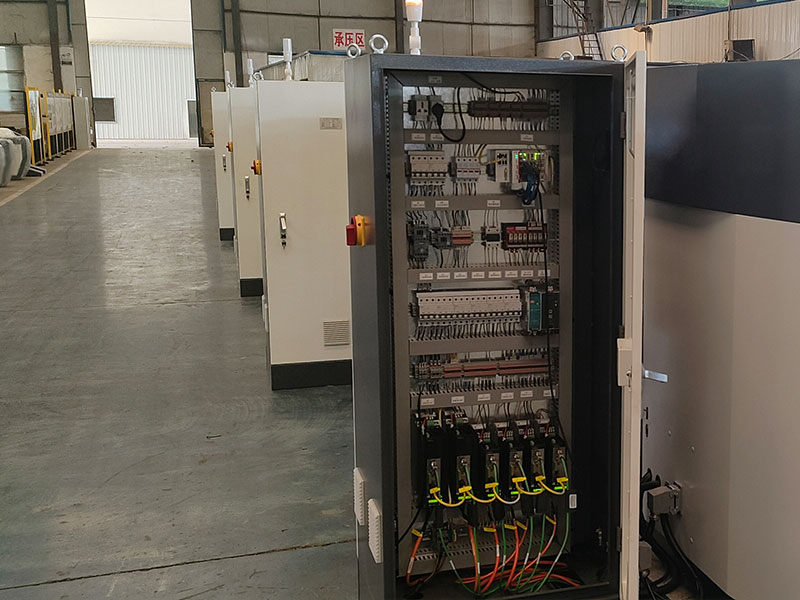

Sistema alemán Beckhoff, servomotor y servoservidor alemán Rexroth.

El sistema de control alemán Beckhoff tiene control de circuito cerrado, que tiene las ventajas de una alta precisión de control,

 Fuerte capacidad antiinterferencias y autoadaptación flexible.

 (El sistema de control Siemens tiene un control de precisión deficiente, adopta un control de bucle abierto,

 y es propenso a la pérdida de datos). El equipo utiliza marcas de renombre internacional.

 Accesorios (Rexroth alemán), que son más estables que los de desarrollo propio chino.

 marcas y tienen menores costos de mantenimiento.
