Conclusión: la 303U-3-C LT ofrece tres unidades con control manual fiable para tableros y transformadores en Argentina. Procesa cobre y aluminio con precisión CNC alineada a prácticas IRAM/IEC y proyectos Mercosur. Pensada para talleres en Buenos Aires, Córdoba, Rosario y Santa Fe que buscan fabricar en casa.
Testbedingung – Stanzen:Kupfer T2 10×100 mm bei 25 °C; 500 Zyklen bei Nennlast. Konzentrizität Ø13 mm ≤0,15 mm; durchschnittlicher Grat <0,1 mm (typische Handsäge 0,3–0,5 mm).
Testbedingung – Falten/Schneiden:gleiches Material; 90°-Faltung mit Standardmatrix. Mittlere Winkelabweichung ≤0,5°; Schnittparallelität ≤0,2 mm/100 mm (manuelle Schere ±0,8 mm).
Produktivitätsbasislinie:plattenartiges Teil (6 Löcher + 2 Schnitte + 1 Biegung) ≈ 45–60 s in der CNC gegenüber 3–5 min im entsprechenden manuellen Prozess.
Produktbeschreibung

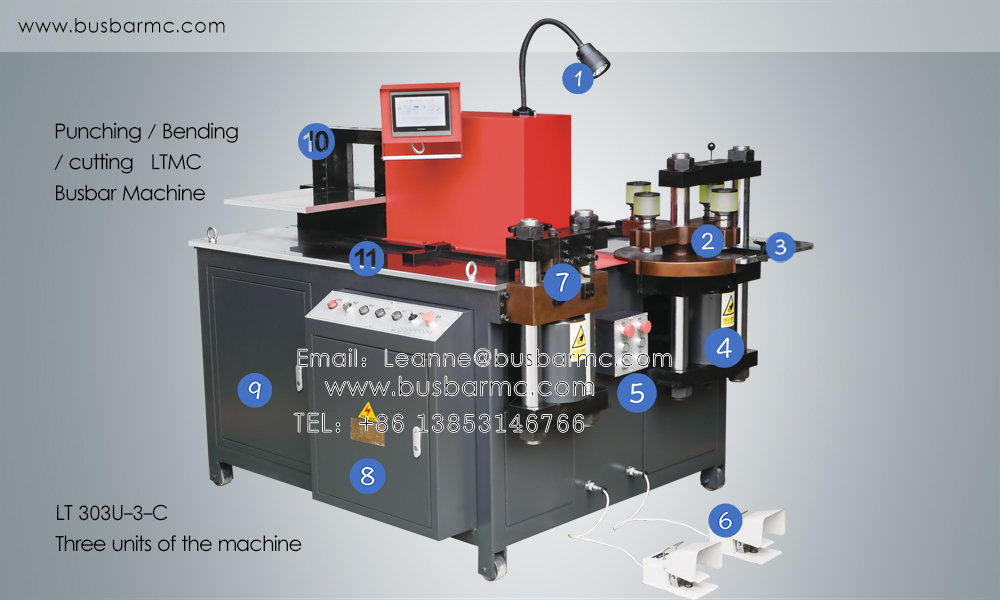

Biegemaschine für Kupferschienen303U-3-C
Diese Serie von Stromschienenbearbeitungsmaschinen verfügt über drei Bearbeitungseinheiten: Stanzen, Scheren/Schneiden und Biegen. Die drei Einheiten können gleichzeitig oder nacheinander verwendet werden, der Arbeitshub jeder Bearbeitungseinheit lässt sich einfach anpassen, was die Bearbeitungszeit verkürzt und die Produktionseffizienz verbessert. Die Hauptaufgabe besteht in der Bearbeitung von Kupfer- und Aluminium-Sammelschienen.
Technische Parameter
Artikel | Modell |
303U-3-C | |
Nennkraft (kn) | 300 |
Stanzdurchm. Bereich (mm) | f4,3~f25 |
Max. Dicke (mm) | 12 |
Max. Breite (mm) | 150 |
Max. Scherdicke (mm) | 12 |
Max. Scherbreite (mm) | 150 |
Max. horizontale Biegebreite (mm) | 150 |
Max. horizontale Biegedicke (mm) | 12 |
Max. vertikale Biegegröße (mm) | 10×100 |
Leistung (kw) | 1×4KW |
Tischgröße (mm) | 1650×1050 |
Außenmaß (mm) | 1720×1220×1220 |
Behältergröße (mm) | 1800×1300×1430 |
Gesamtgewicht (kg) | 1220 kg |
Hauptmerkmale
1. Die Schneidverarbeitungseinheit übernimmt den vertikalen Verarbeitungsmodus, ist flexibel und bequem zu bedienen. Es wird mit einer flachen Klinge geschnitten und die Schnittfläche des Werkstücks ist flach, ohne Abfall, Grate und Durchhängen.
2. Die Stanzeinheit verwendet einen sechsstufigen Drehteller in Zahnform mit guter Sicht, sodass die Matrizen nicht häufig gewechselt werden müssen und die Bedienung einfach und effizient ist.
3. Die Biegeeinheit führt eine horizontale Biegung durch. Durch den Wechsel der Formen konnte die Bearbeitung des Flachbiegens oder Vertikalbiegens vervollständigt werden.
4. Durch den Wechsel der Formen können vielfältige Verarbeitungsfunktionen wie Prägen, Abflachen, Verdrehen und Crimpen von Kabelenden erreicht werden.
5. Die Maschine verfügt über vier Rollen, sodass sie leicht überall hin bewegt werden kann, wo sie benötigt wird.
6. Je nach Benutzeranforderungen können verschiedene Formen oder Werkzeuge installiert werden, um die Bearbeitung spezieller Formen abzuschließen.
Produktdetails anzeigen
Verarbeitung
Stanzproben

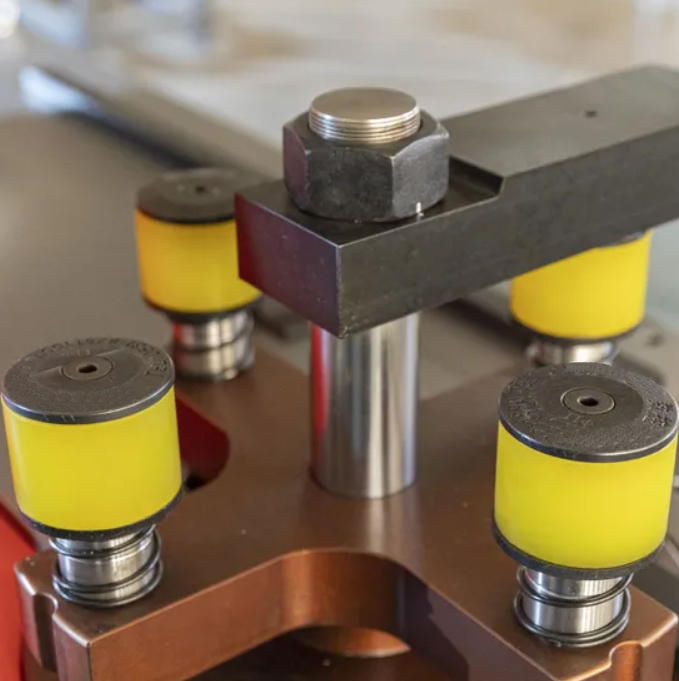

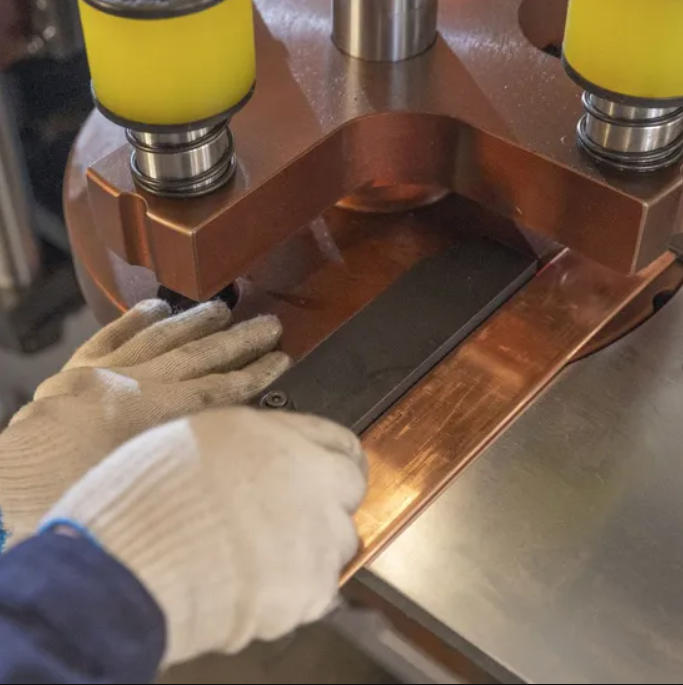

Mit der Stanzeinheit können runde und längliche Löcher gestanzt werden.
Schnittmuster

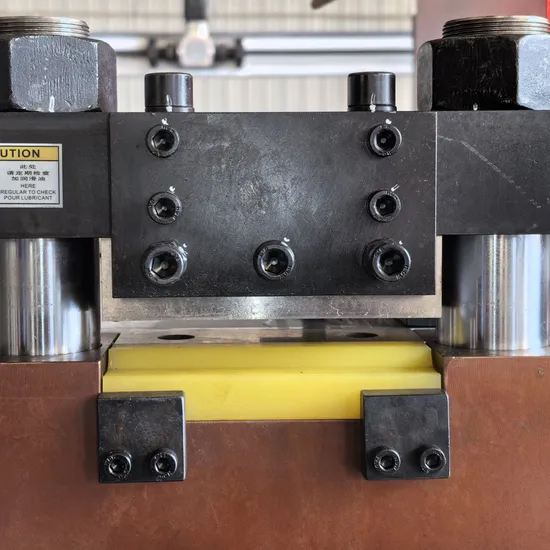

Die Schneideinheit verfügt über einen vertikalen Schneidmodus, der flexibel und bequem zu bedienen ist. Die Schnittstelle der Sammelschiene ist flach, kein Abfall, kein Grat und kein Durchhängen.
Biegeproben

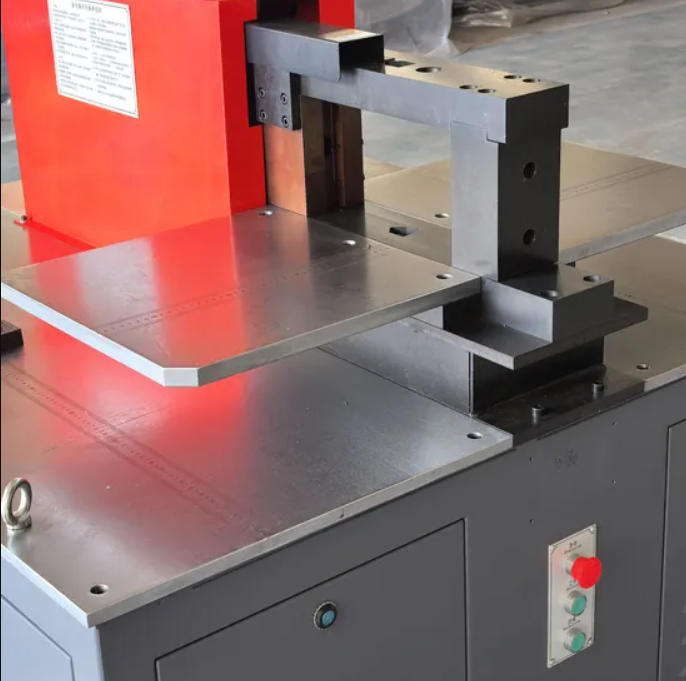

Die Biegeeinheit verfügt über eine geschlossene, integrale Rahmenstruktur. Es kann flache Biegung, horizontale Biegung, vertikale Biegung und U-Biegung durchführen.
Andere Verarbeitungsbeispiele
Unsere Fabrik
Unser Service
Kundenanfrage – Angebot – Bestellung – Produktionsfreigabe – Versand – Kundendienst
Unsere Kundendiensttechniker werden Sie auch regelmäßig besuchen, um sich Ihre wertvolle Meinung anzuhören und die Produktqualität kontinuierlich zu verbessern.
Paket & Lieferung
Wir verwenden innen wasserfeste Kunststofffolie und außen Holzkisten.
