Conclusión: la 303U-3-C LT ofrece tres unidades con control manual fiable para tableros y transformadores en Argentina. Procesa cobre y aluminio con precisión CNC alineada a prácticas IRAM/IEC y proyectos Mercosur. Pensada para talleres en Buenos Aires, Córdoba, Rosario y Santa Fe que buscan fabricar en casa.
Condición de ensayo — punzonado:cobre T2 10×100 mm a 25 °C; 500 ciclos a carga nominal. Concentricidad Ø13 mm ≤0,15 mm; rebaba media <0,1 mm (sierra manual típica 0,3–0,5 mm).
Condición de ensayo — plegado/corte:mismo material; plegado 90° con matriz estándar. Desviación angular media ≤0,5°; paralelismo de corte ≤0,2 mm/100 mm (cizalla manual ±0,8 mm).
Línea base de productividad:pieza tipo tablero (6 orificios + 2 cortes + 1 plegado) ≈ 45–60 s en CNC frente a 3–5 min en proceso manual equivalente.
Descripción del Producto
Dobladora de barras colectoras de cobre303U-3-C

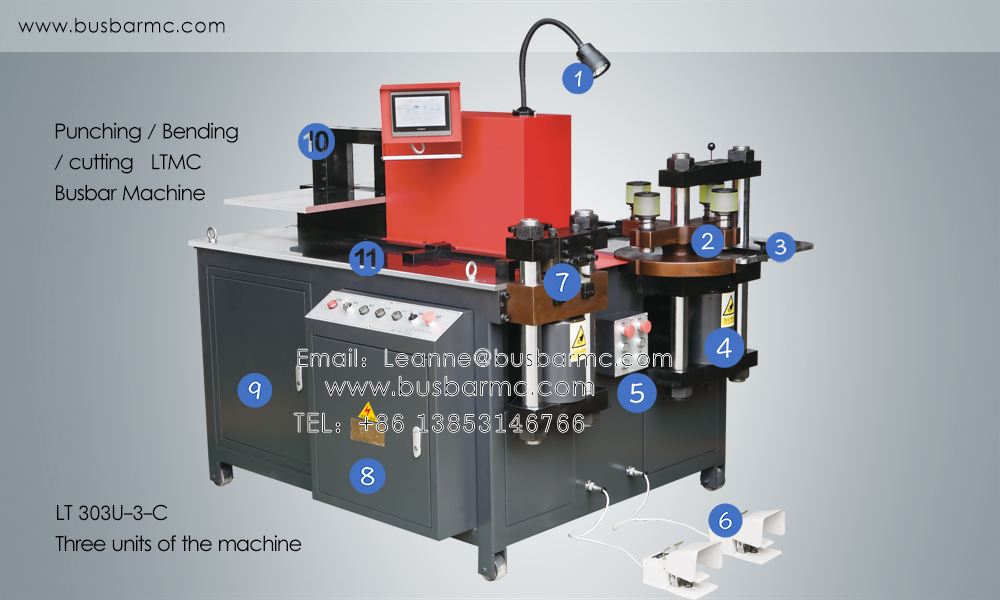

Esta serie de máquinas procesadoras de barras colectoras tiene tres unidades de procesamiento: punzonado, cizallado/corte y doblado. Las tres unidades se pueden utilizar simultánea o secuencialmente, la carrera de trabajo de cada unidad de procesamiento se puede ajustar fácilmente, lo que acorta el tiempo de procesamiento y mejora la eficiencia de producción. La función principal es el procesamiento de barras colectoras de cobre y aluminio.
Parámetros técnicos
Artículo | Modelo |
303U-3-C | |
Fuerza nominal (kn) | 300 |
Diámetro de punzonado. rango (mm) | f4.3～f25 |
Espesor máx. (mm) | 12 |
Ancho máx. (mm) | 150 |
Espesor máximo de corte (mm) | 12 |
Ancho máximo de corte (mm) | 150 |
Ancho máx. de plegado horizontal (mm) | 150 |
Grosor máx. de flexión horizontal (mm) | 12 |
Tamaño máximo de flexión vertical (mm) | 10×100 |
Potencia (kilovatios) | 1×4kW |
Tamaño de la mesa (mm) | 1650×1050 |
Dimensión exterior (mm) | 1720×1220×1220 |
Tamaño del contenedor (mm) | 1800×1300×1430 |
Peso total (kg) | 1220 kg |
Características principales
1. La unidad de procesamiento de corte adopta un modo de procesamiento vertical, flexible y conveniente de operar. Adopta un corte con cuchilla plana y la interfaz de incisión de la pieza de trabajo es plana, sin desperdicios, rebabas ni caídas.

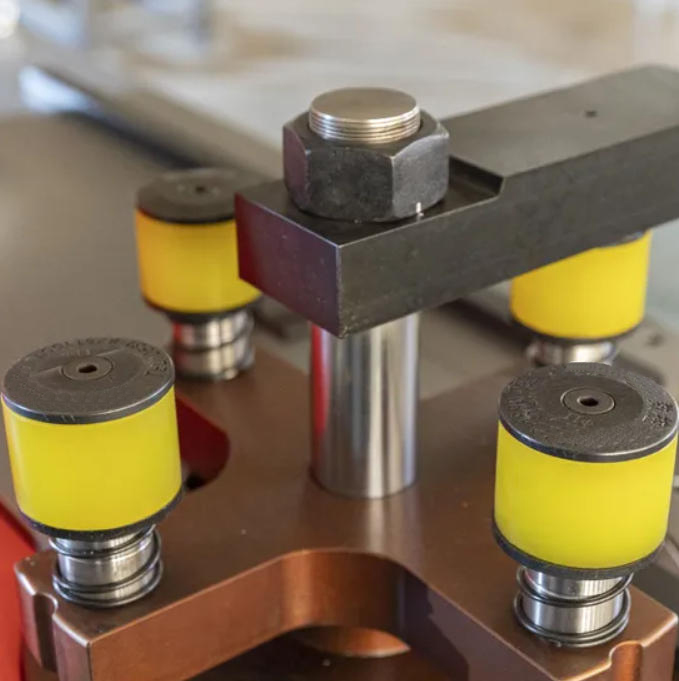

2. La unidad de punzonado utiliza una placa giratoria de seis modos en forma de diente con buena vista, no es necesario cambiar los troqueles con frecuencia y la operación es simple y eficiente.
3. La unidad de doblado adopta un doblado horizontal. Al cambiar los moldes, se podría completar el procesamiento de doblado plano o doblado vertical.
4. Se pueden lograr una variedad de funciones de procesamiento, como estampado, aplanado, torsión y engarzado de extremos de cables, cambiando los moldes.
5. La máquina tiene cuatro ruedas, por lo que es fácil de mover donde sea necesario.
6. Se pueden instalar diferentes moldes o herramientas según los requisitos del usuario para completar el procesamiento de formas especiales.
Detalles del producto
Tratamiento
Muestras de punzonado

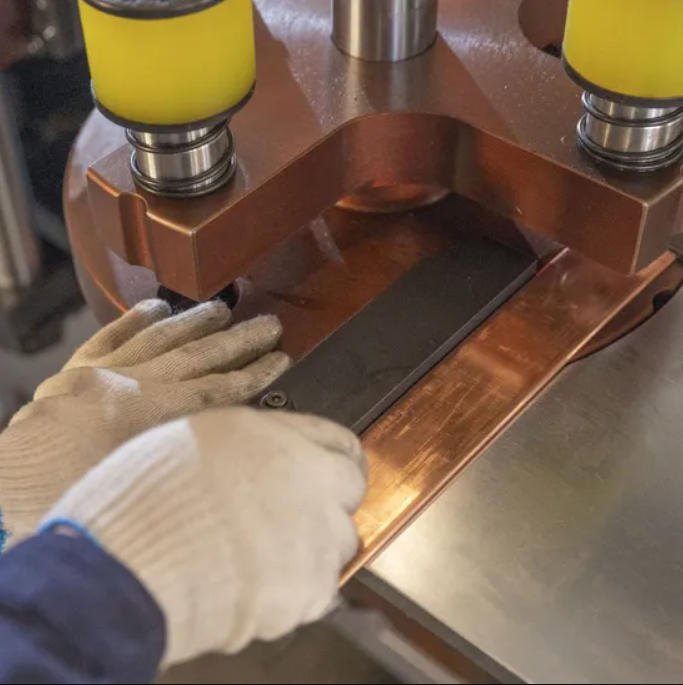

Puede perforar agujeros redondos y oblongos con la unidad de punzonado.
Cortar muestras

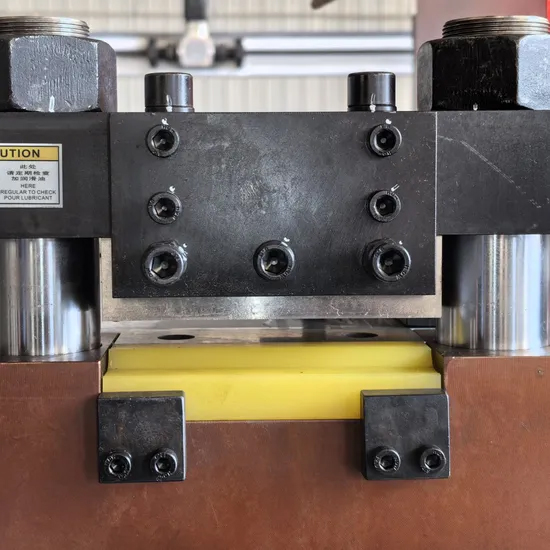

La unidad de corte adopta el modo de corte vertical, flexible y cómodo de operar. La interfaz de la barra colectora es plana, sin desperdicios, sin rebabas ni caídas.
Muestras de flexión

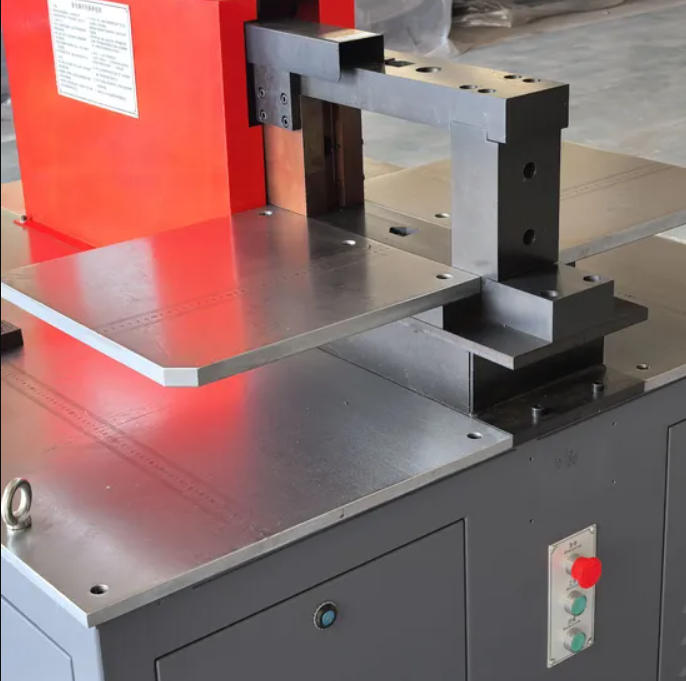

La unidad de doblado adopta una estructura de marco integral cerrada. Puede doblar flexión plana, flexión horizontal, flexión vertical y flexión en U.
Otras muestras de procesamiento
Nuestra fábrica
Nuestro Servicio
Consulta del cliente - Cotización - Pedido - Aviso de producción de lanzamiento - Envío - Servicio posventa
Nuestros ingenieros de servicio posventa también lo visitarán periódicamente para escuchar sus valiosas opiniones y mejorar continuamente la calidad del producto.
Paquete y entrega
Utilizamos una película plástica impermeable envuelta en el interior y cajas de madera en el exterior.
