Máquina de procesamiento de barras colectoras de doble mesa CNC

La máquina procesadora de barras colectoras es una versátil máquina procesadora de barras colectoras CNC 2 en 1 que integra funciones de doblado, punzonado y corte de precisión en un sistema eficiente. Diseñado para industrias de fabricación eléctrica, permite el procesamiento de alta precisión de barras colectoras de cobre y aluminio utilizadas en aparamentas, transformadores y equipos de distribución de energía. Esta solución todo en uno mejora la productividad, reduce el tiempo de manipulación y garantiza una calidad constante en la fabricación de barras colectoras.

Mensaje

Consultar

Descripción del producto

Resumen IA

Conclusión: la doble mesa CNC LT ofrece procesamiento de barras fiable para tableros y transformadores en Argentina. Procesa cobre y aluminio con precisión CNC alineada a prácticas IRAM/IEC y proyectos Mercosur. Pensada para talleres en Buenos Aires, Córdoba, Rosario y Santa Fe que buscan fabricar en casa.

Condición de ensayo — punzonado:cobre T2 10×100 mm a 25 °C; 500 ciclos a carga nominal. Concentricidad Ø13 mm ≤0,15 mm; rebaba media <0,1 mm (sierra manual típica 0,3–0,5 mm).

Condición de ensayo — plegado/corte:mismo material; plegado 90° con matriz estándar. Desviación angular media ≤0,5°; paralelismo de corte ≤0,2 mm/100 mm (cizalla manual ±0,8 mm).

Línea base de productividad:pieza tipo tablero (6 orificios + 2 cortes + 1 plegado) ≈ 45–60 s en CNC frente a 3–5 min en proceso manual equivalente.

Máquina de procesamiento de barras colectoras de mesa doble de torreta

Descripción del Producto

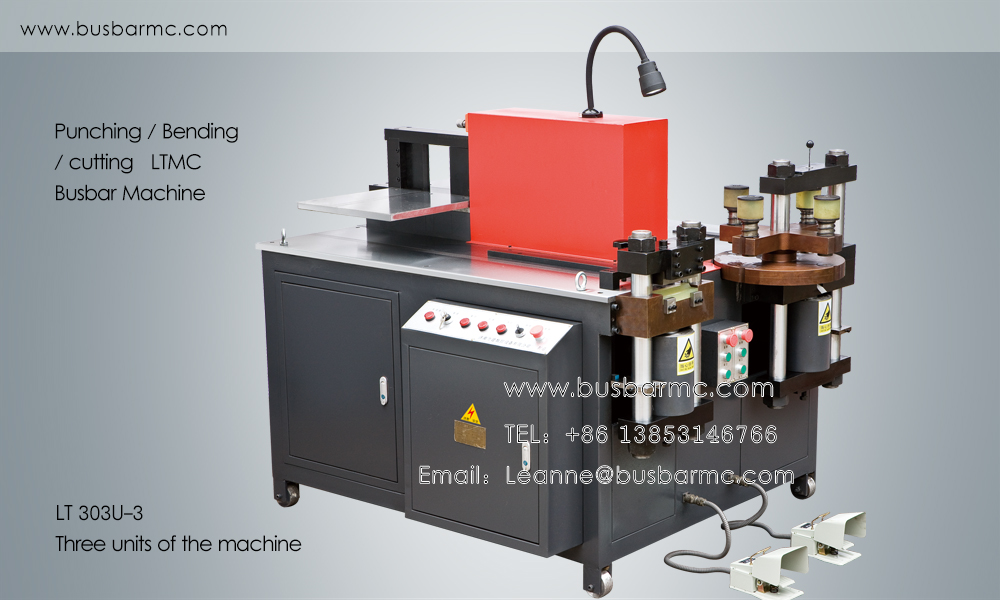

Esta serie de máquinas procesadoras de barras colectoras CNC tiene tres unidades: punzonado, cizallado y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de producción. Se utiliza para procesar barras colectoras de cobre y aluminio con diferentes especificaciones. Por unidad de operación relativa, puede realizar fácil y rápidamente todo tipo de procesamiento de barras colectoras de cobre y aluminio, como corte, punzonado (agujero circular y oblongo), doblado plano/horizontal, doblado vertical y moleteado. Cambie diferentes moldes para realizar procesamientos especiales en barras colectoras de cobre, como prensado plano, estampado, proceso de conector de cable, corte, aplastamiento plano, empuje y doblado.

copper punching machine

Características principales

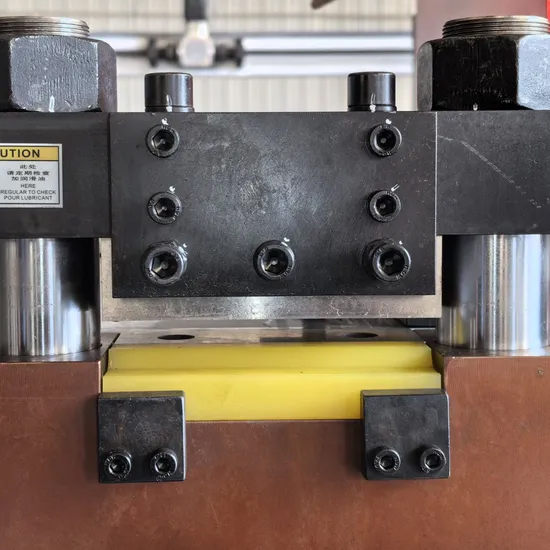

1. La unidad de corte utiliza un corte afilado, la interfaz de incisión es plana, sin caída, sin rebabas y sin desperdicio. Hermosa forma.

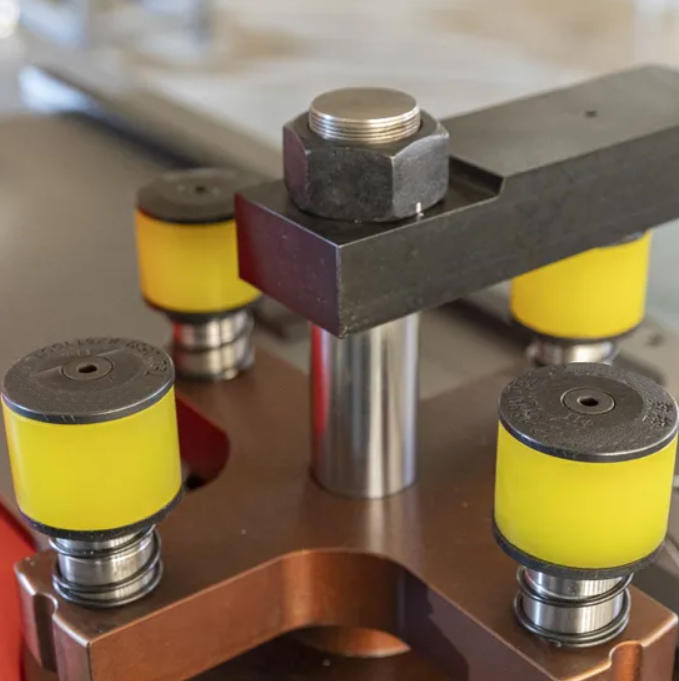

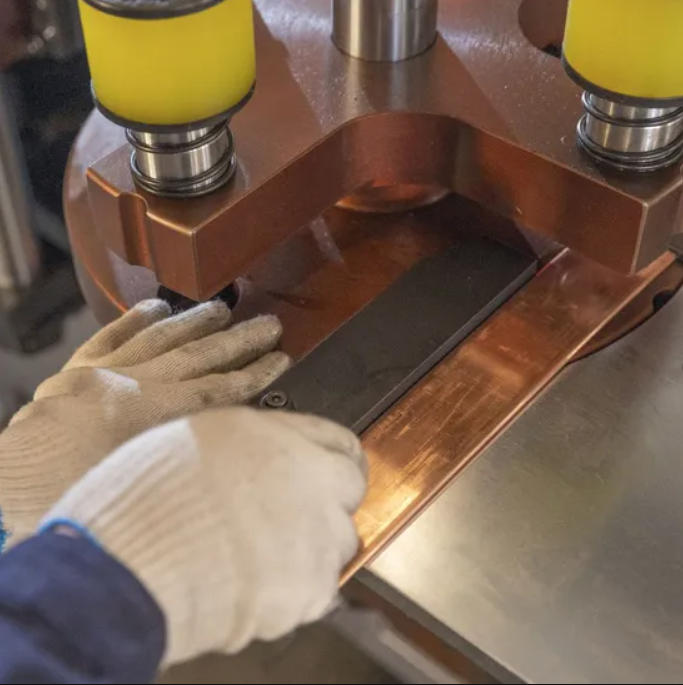

2. La unidad de perforación utiliza una placa giratoria unida de ocho modos para garantizar que la parte superior alargue la vida útil. No es necesario cambiar los moldes con frecuencia, la intensidad de mano de obra se reduce considerablemente. Es fácil y rápido de usar. La eficiencia de producción es obviamente mayor que la tradicional.

3. La estación de doblado es una mesa de trabajo de dos pisos, lo que garantiza que las tres estaciones de trabajo puedan operarse al mismo tiempo sin ninguna interferencia. La estación de doblado adopta una estructura abierta, muy conveniente para seleccionar la barra colectora de cobre procesada.

busbar bender

busbar bending cutting punching machine

4. La máquina tiene cuatro ruedas por lo que es fácil de mover a todas partes. Hay dos modos de funcionamiento, botón manual e interruptor de pedal, que los trabajadores pueden operar y utilizar fácilmente. Según los requisitos de los usuarios, puede realizar todo tipo de procesamiento de formas especiales con diferentes moldes o piezas de equipamiento.

busbar processing machine
